Spalten-hydraulische Tiefziehmaschine (Y27-100 Y27-200)

Produktbeschreibung Hydraulische Spalte-hydraulische Tiefziehen-Maschine (Y27-100 Y27-200)Produktabbildung: Technische hauptsächlichbedingungen des Produktes: Bedingungen

Produktbeschreibung

Hydraulische Spalte-hydraulische Tiefziehen-Maschine (Y27-100 Y27-200)

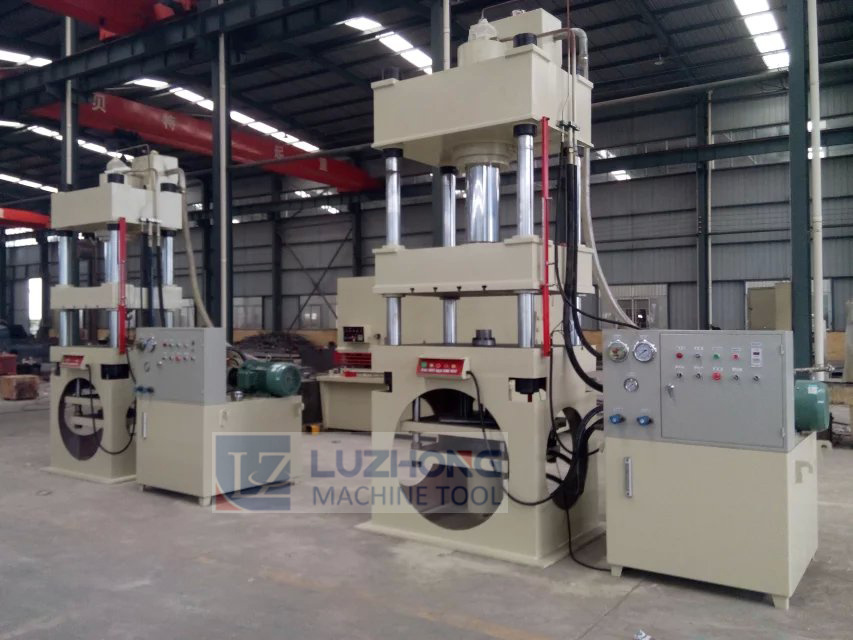

Produktabbildung:
Hydraulic Column Hydraulic Deep Drawing Machine (Y27-100 Y27-200)

Technische hauptsächlichbedingungen des Produktes:

Bedingungen		Y27-100	Y27- 200	Y27-315	Y27-400	Y27-500	Y27-630
Nominaler Druck (KN)		1000	2000	3150	4000	5000	6300
Rückholkraft (Kn)		135	240	305	400350	580	650
Anfall (mm) schieben		500	710	800	800	900	900
Max.opening (mm)		800	1120	1250	1250	1500	1500
Kraft (Kn) polstern		400	800	1250	1250	2000	2000
Rückholkraft (Kn) polstern		150	280	360	360	780	780
Anfall (mm) polstern		200	250	300	300	350	350
Schieben Geschwindigkeit (mm/s)	Untätiger Anfall	80	100	120	1300	150	180
	Betätigen	7-15	7-18	5-12	4-10	7-15	5-12
	Rückkehr	62	80	100	105	105	115
Kissengeschwindigkeit (mm/s)	Ausstoßen	37	45	30	30	37	37
Kissengeschwindigkeit (mm/s)	Zurückgehen	80	90	100	100	95	95
Größe (mm) verlegen	LR	690	1000	1260	1250	1400	1600
Größe (mm) verlegen	FB	630	940	1160	1250	1400	1600
Luftkissenfläche (mm)	LR	350	650	820	820	970	1120
Luftkissenfläche (mm)	FB	350	650	820	820	970	1120
Loch ausstoßen(mm)	LR	150mmx2 übersetzt Gesamt3row	150mmx4 übersetzt Gesamt5row	150mmx5 übersetzt Gesamt6row	150mmx5 übersetzt Gesamt6row	150mmx6 übersetzt Gesamt7row	150mmx7 übersetzt Gesamt8row
	FB	150mmx2 übersetzt Gesamt3row	150mmx4 übersetzt Gesamt5row	150mmx5 übersetzt Gesamt6row	150mmx5 übersetzt Gesamt6row	150mmx6 übersetzt Gesamt7row	150mmx7 übersetzt Gesamt8row
	Loch-Durchmesser	30	30	40	40	40	40
Umreißabmessung (mm)	LR	2600	3300	3600	3800	4000	4300
	FB	1400	1350	1600	1700	2100	2100
	Höhe über Fußboden	3100	4280	5000	5300	5100	5400
	Höhe unterhalb der Bodengleiche	300	350	1000	1000	1250	1300
Hauptbewegungsenergie (Kilowatt)		7.5	11	18.5	22	15x2	22x2
